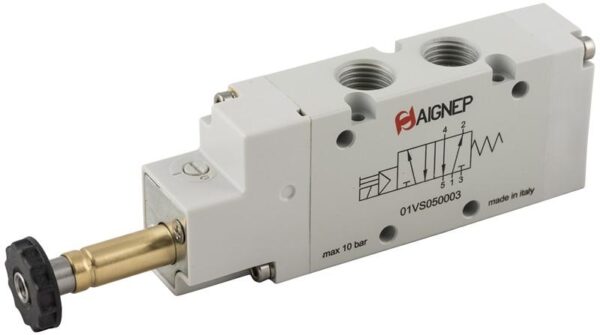

Jaotur 5/3, CC, 1/8, solenoidiga, monostabiilne, vedrutagastuv

Kaubamärk
Aignep SPA
Avasid tk
5
Asendeid tk
3
Erifunktsioonid
CC
Ühenduskeere "
1/8

76.30 €

2 laos

Tootekood: 01VS07CC02 Kategooriad: , ,

Pneumojaotid ehk suunaventiilid.

Pneumojaotid on pneumokomponendid, mille abil muudetakse suruõhu liikumisteekonda pneumotorustikes.
Pneumoskeemides kujutatakse pneumojaoteid tingmärkidena, milles ei kajastu pneumojaoti ehitus, vaid ainult nende poolt täidetav funktsioon.



Juhtimisviisi poolest eristatakse:

Pideva juhtimisega. Pneumojaoti on rakendunud asendis nii kaua kuni kestab juhttoime: kas manuaalne, pedaaliga, mehaaniline, pneumaatiline, elektriline (lülitus lähteasendisse toimub kas manuaalselt või vedruga). Neid pneumojaoteid nimetatakse ka monostabiilseteks.Impulssjuhtimisega. Pneumojaoti viimiseks uude asendisse mõjutatakse jaotit juhtsignaaliga suhteliselt lühikese aja vältel (impulsiga). Peale juhtsignaali lõppemist jääb jaoti uude asendisse. Pneumojaoti muudab oma asendit alles uue juhtimissignaali toimel. Neid pneumojaoteid nimetatakse ka bistabiilseteks.



Pneumojaoti tähistuses näitab esimene number pneumojaoti avade arvu (väljaarvatud juhtimisavad) ja teine number pneumojaoti tööasendite arvu.

Näide:
3/2 pneumojaoti  3 ava  2 asendit
4/3 pneumojaoti  4 ava  3 asendit





CC – normaalasendis suletud
